Volante CNC explicado: como usar um MPG para controle preciso dos eixos

Ao operar uma CNC máquina inteligente de escultura em pedraEm máquinas CNC, os operadores frequentemente precisam mover o fuso ou a mesa de trabalho manualmente antes de iniciar um programa de usinagem. É aí que o volante manual CNC, também conhecido como MPG (Gerador de Pulsos Manual), se torna extremamente útil.

Em vez de depender apenas de botões ou programas automáticos, o volante permite que os operadores façam movimentos manuais controlados ao longo dos eixos da máquina. É especialmente útil durante a configuração de ferramentas, posicionamento da peça, localização da origem e ajustes finos.

Compreender o funcionamento do volante pode ajudar os operadores a melhorar a precisão do posicionamento e reduzir o risco de colisões da ferramenta.

O que é um volante CNC?

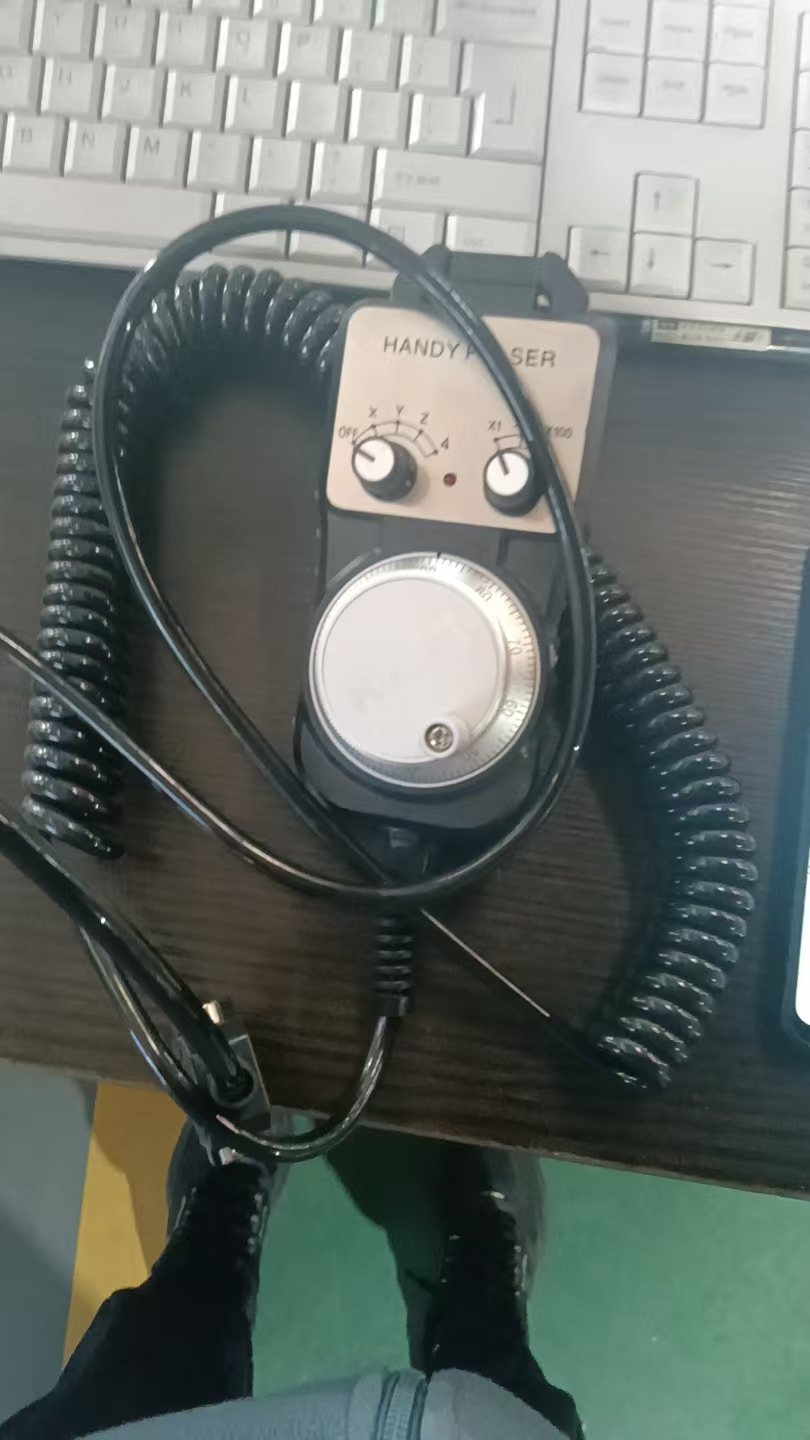

Um volante CNC é um dispositivo de controle manual de eixos conectado ao controlador CNC.

Ao selecionar um eixo e um passo de movimento, o operador pode girar o volante para mover o eixo da máquina selecionado. Comparado com a operação contínua por botões, um MPG (Controlador de Movimento Manual) proporciona um controle mais preciso e intuitivo.

Em uma máquina típica de escultura em pedra CNC:

• Eixo X: Controla o movimento da esquerda para a direita.
• Eixo Y: Controla o movimento de frente para trás.
• Eixo Z: Controla o movimento para cima e para baixo.
• Eixos A/B/C ou adicionais: Podem controlar movimentos rotativos ou de inclinação em máquinas de 4 eixos, 5 eixos ou outras máquinas multieixos.

A configuração exata dos eixos depende da estrutura da máquina e do controlador CNC.

Como funciona um volante CNC?

A operação é simples: Selecione o eixo → Selecione o passo → Gire o volante.

Por exemplo, se você quiser mover o eixo Z para baixo para configurar a ferramenta:

• Selecione o eixo Z.
• Selecione um pequeno incremento, como ×1 ou ×10.
• Gire o volante lentamente.
• Observe o movimento da ferramenta.
• Pare quando a ferramenta atingir a posição desejada.

Isso dá ao operador controle direto sobre o movimento da máquina.

Entendendo os três controles principais

1. Seletor de Eixos: Escolha para onde a máquina se move.

O seletor de eixos determina qual eixo da máquina responde ao volante.

Importante: O significado dos eixos 4, 5 e 6 depende da configuração da máquina e do controlador. Máquina CNC padrão de 3 eixos para pedra Normalmente requer apenas X, Y e Z.

2. Seletor de Etapas: Decida a distância que o eixo deve percorrer.

O seletor de passos determina a distância do movimento gerado por cada pulso do volante. Em controladores que utilizam as configurações comuns de ×1, ×10 e ×100, a configuração menor proporciona movimentos mais precisos, enquanto a configuração maior permite um posicionamento mais rápido.

O incremento de movimento real depende do controlador CNC e da configuração da máquina. Consulte sempre as configurações do sistema de controle da máquina ou o manual.

3. Seletor de Roda: Controla a direção do movimento

Após selecionar o eixo e o passo, gire o volante para movimentar a máquina.

Em uma configuração típica:

• Sentido horário: Direção positiva
• Sentido anti-horário: Direção negativa

No entanto, a direção positiva e negativa real pode variar de acordo com o sistema de coordenadas da máquina e as configurações do controlador. Portanto, ao operar uma máquina CNC desconhecida, faça primeiro um pequeno movimento e confirme a direção antes de fazer um ajuste maior.

Qual configuração de passos você deve usar?

Escolher a etapa correta é um dos aspectos mais importantes para otimizar o consumo de combustível.

×1: Para ajuste fino

A configuração ×1 é adequada quando você precisa de movimentos extremamente pequenos.

Aplicações típicas incluem:

• Ajuste fino da ferramenta
• Ajuste preciso do eixo Z
• Pequenas correções de posição
• Posicionamento final antes da usinagem

Quando a ferramenta de corte já está muito próxima da peça de trabalho, um pequeno movimento é muito mais seguro do que usar um passo grande.

×10: Para posicionamento regular

A configuração ×10 proporciona um equilíbrio entre velocidade e precisão.

Pode ser usado para:

• Configuração normal da ferramenta
• Identificando a origem da peça de trabalho
• Ajuste de posição
• Aproximar o fuso da peça de trabalho

Para muitas operações diárias, ×10 é uma configuração intermediária prática.

×100: Para movimentos rápidos

A configuração ×100 foi projetada para um posicionamento relativamente rápido quando a máquina está longe da posição desejada.

É útil para:

• Posicionamento aproximado
• Mover o fuso por uma distância maior
• Aproximando-se rapidamente da área de trabalho.

No entanto, deve ser usado com cuidado quando a ferramenta de corte estiver próxima da pedra.

Por que a seleção de passos é tão importante?

Imagine que a ferramenta esteja a apenas 0,2 mm da superfície da pedra.

Se você acidentalmente deixar o volante em uma configuração de movimento relativamente grande, um único pulso pode mover o eixo muito mais do que o esperado. Isso pode resultar em:

Ferramenta → Peça → Colisão → Danos à ferramenta → Possíveis danos ao eixo ou à peça

Portanto, ao realizar o ajuste da ferramenta, é mais seguro mudar para um incremento fino, como ×1 ou ×10, e então fazer pequenos ajustes enquanto observa a posição da ferramenta.

Como usar um volante CNC com segurança

Um hábito operacional simples pode reduzir significativamente os erros.

Passo 1: Verifique o status da máquina

Antes de mover o eixo, certifique-se de que a máquina esteja no estado de controle manual/JOG/MPG apropriado e que não haja alarmes ativos.

Passo 2: Selecione o eixo correto

Verifique se você está controlando os eixos X, Y, Z ou outro eixo configurado.

Etapa 3: Selecione a etapa

Selecione o incremento de movimento de acordo com a distância de posicionamento necessária.

• Longe do alvo → passo maior
• Próximo ao alvo → passo menor

Passo 4: Faça um pequeno movimento de teste

Se você não estiver familiarizado com a direção da máquina, gire a roda ligeiramente e observe o movimento.

Passo 5: Aproxime-se da peça de trabalho lentamente

Ao posicionar a ferramenta perto da superfície da pedra, utilize um passo menor e observe a ferramenta continuamente.

Etapa 6: Pare e confirme

Após atingir a posição desejada, pare de girar o volante e verifique a posição da ferramenta antes de prosseguir com a próxima operação.

Erros comuns ao usar um volante CNC

Erro 1: Esquecer de verificar o eixo

Um operador pode ter a intenção de mover o eixo Z, mas selecionar acidentalmente o eixo X ou Y.

Solução: Verifique sempre o seletor de eixo antes de girar o volante.

Erro 2: Usar ampliação de 100x durante o ajuste fino da ferramenta.

Um passo em falso pode fazer com que a ferramenta se mova demais quando apenas um pequeno ajuste é necessário.

Solução: Mude para ×1 ou ×10 quando a ferramenta se aproximar da peça de trabalho.

Erro 3: Girar a roda sem observar a ferramenta

O volante permite o controle manual, mas o operador ainda precisa observar o movimento real da máquina.

Solução: Mantenha os olhos na ferramenta, na peça de trabalho e no visor de coordenadas.

Erro 4: Presumir que todas as máquinas CNC usam as mesmas configurações.

Controladores CNC diferentes podem ter configurações MPG, atribuições de eixos, incrementos de pulso e configurações de direção diferentes.

Solução: Siga a configuração do controlador e as instruções de operação do fabricante da máquina.

Onde é utilizado o volante na usinagem CNC de pedra?

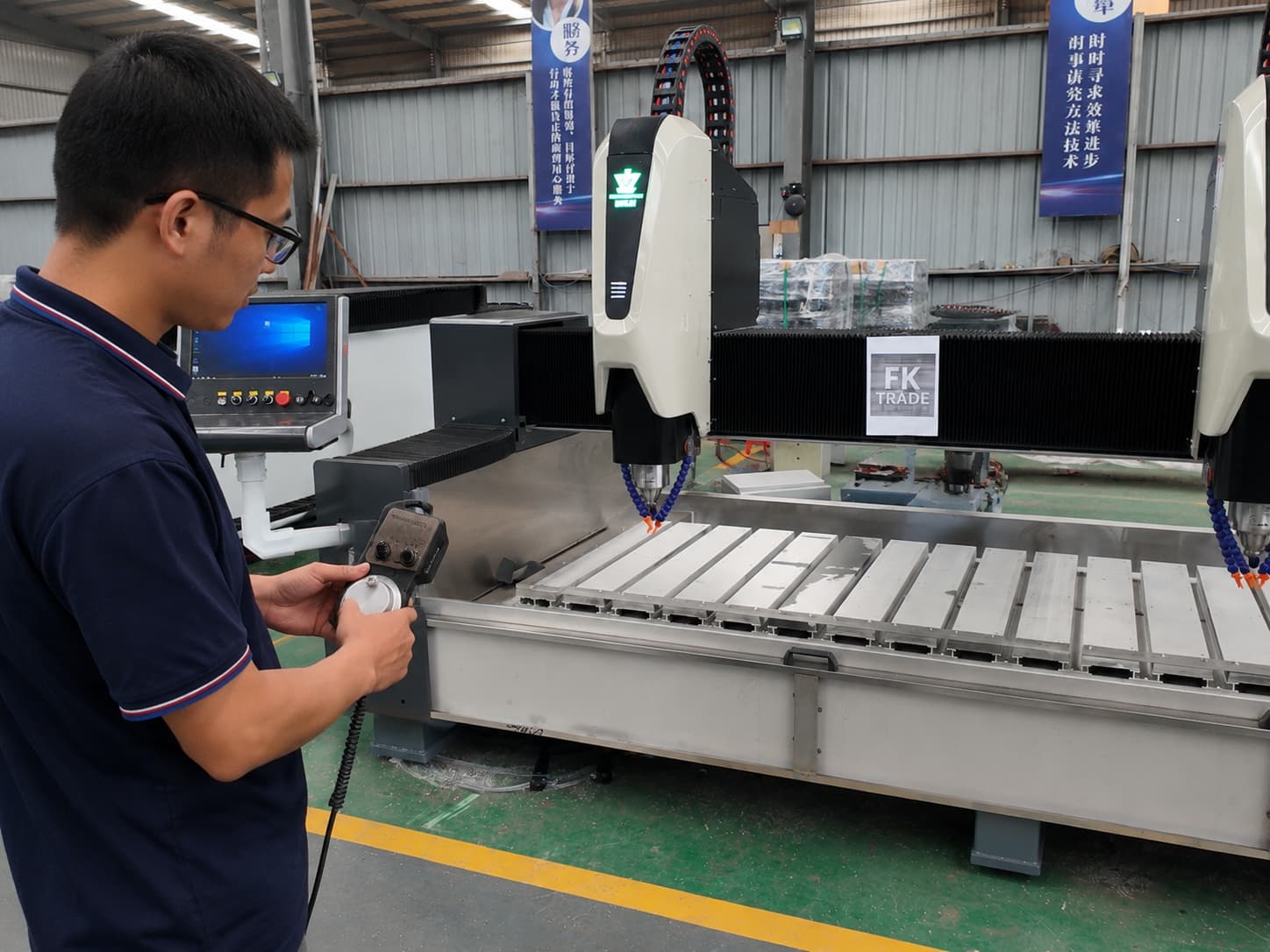

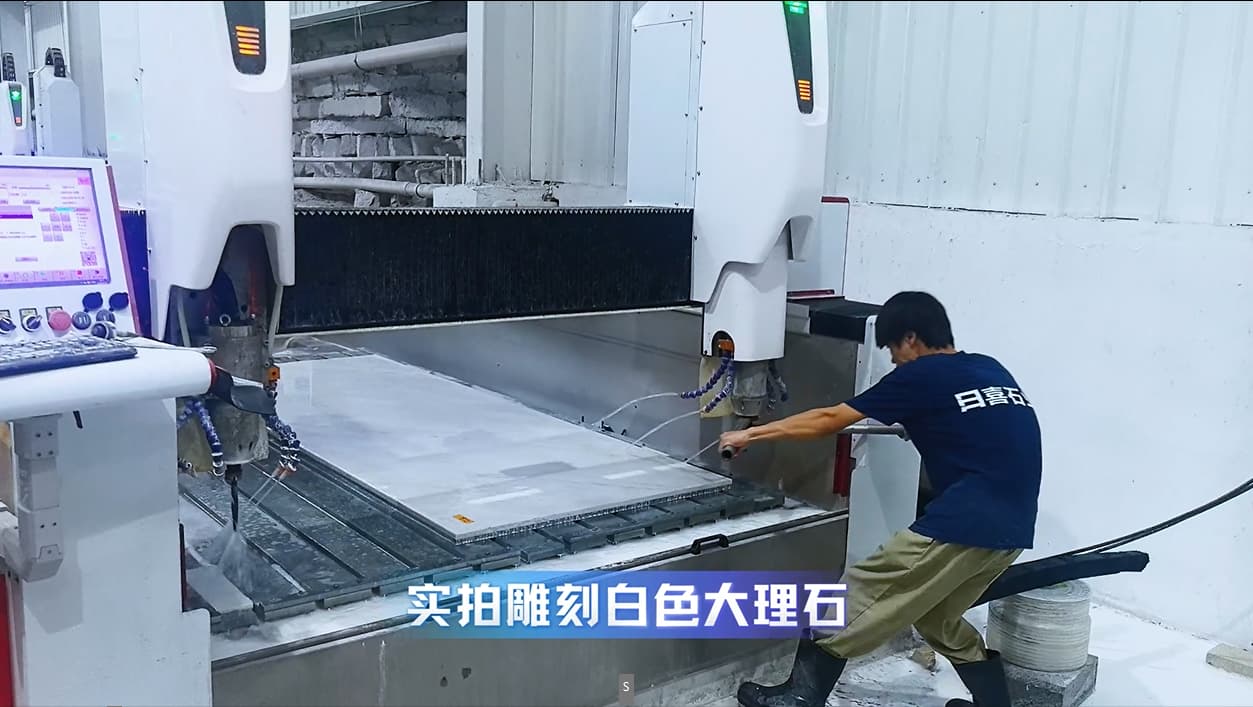

Para máquinas de corte CNC em pedra, o MPG é particularmente útil durante a preparação e configuração.

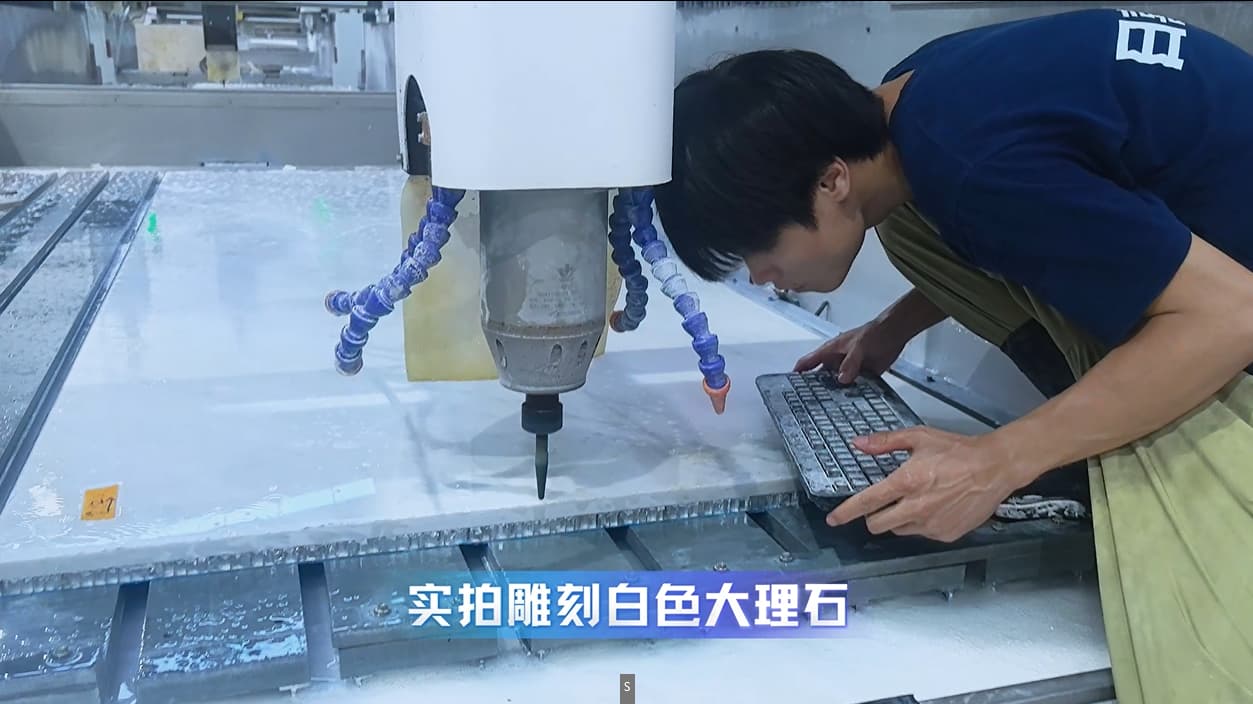

Ajuste da ferramenta: Posicionamento preciso entre a ferramenta de corte e a superfície da pedra.

• Ajuste o eixo Z antes de iniciar a usinagem.
• Ajuste a altura da ferramenta com precisão.
• Reduzir erros de posicionamento durante a configuração.

Posicionamento da peça: Alinhamento da pedra antes da escultura.

• Mova o fuso para a posição inicial desejada.
• Verifique as bordas da peça.
• Ajuste a origem da usinagem.

Determinação da origem: Estabelecimento do ponto de referência da usinagem

• Mova a ferramenta para perto da posição de referência selecionada.
• Faça pequenos ajustes.
• Confirme as coordenadas da máquina antes de executar o programa.

Verificação do programa: Verificação da área de usinagem

• Inspecione manualmente a área do percurso da ferramenta.
• Confirme a folga entre a ferramenta e a peça de trabalho.
• Auxilia na identificação de possíveis problemas de posicionamento antes da usinagem automática.

Uma regra simples para lembrar

Usar um volante CNC não precisa ser complicado. Basta lembrar:

Verifique o eixo → Verifique o passo → Gire lentamente → Observe a ferramenta

Um hábito útil é "olhar duas vezes antes de virar uma vez". Antes de cada movimento manual, verifique rapidamente:

1. Qual eixo estou controlando?

2. Qual configuração de passos estou usando?

Essa simples verificação de dois segundos pode evitar colisões desnecessárias entre ferramentas e reduzir o risco de danificar a ferramenta de corte ou a peça de trabalho.

Considerações finais

O volante CNC é uma peça pequena, mas importante, de um máquina CNCIsso proporciona aos operadores controle manual direto e torna tarefas como ajuste de ferramentas, posicionamento, localização da origem e inspeção da máquina mais fáceis e precisas.

Para aplicações de entalhe CNC em pedra, aprender a usar o MPG corretamente é especialmente valioso, pois as ferramentas e peças de pedra podem ser caras para substituir.

O segredo não é simplesmente saber como girar o volante, mas saber quando usar cada eixo, quando mudar o passo e quando diminuir a velocidade.

Domine essas operações básicas e a configuração da máquina CNC se tornará mais segura, controlada e eficiente.
