Ao escolher um Máquina CNC para escultura em pedraMuitos compradores focam-se primeiro no número de machados. Mas a pergunta mais útil é: Que produtos de pedra você precisa fabricar?
Uma máquina CNC de 3 eixos, uma máquina CNC de 4 eixos e uma máquina CNC de 5 eixos utilizam configurações de movimento diferentes, o que afeta diretamente a forma como a ferramenta de corte ou entalhe interage com a pedra. Compreender essa diferença pode ajudá-lo a escolher a máquina mais adequada aos seus produtos, em vez de simplesmente optar pela máquina com o maior número de eixos.
Desde inscrições em lápides e relevos planos até colunas, balaústres, estátuas e esculturas complexas em pedra em 3D, cada configuração de eixo tem sua própria gama de aplicações típicas.
1. O que significa "eixo" em uma máquina CNC para pedra?
Antes de comparar máquinas, é útil entender o que os eixos realmente controlam.
Uma máquina padrão de escultura em pedra CNC de 3 eixos move-se em três direções lineares:
Uma máquina de 4 eixos adiciona um eixo rotativo, permitindo que a peça de trabalho ou a ferramenta gire durante a usinagem.
Uma máquina de 5 eixos adiciona mais um movimento rotacional, permitindo que a cabeça de corte se aproxime da pedra por diferentes direções e trabalhe em superfícies mais complexas.
2. O que uma máquina CNC de 3 eixos para pedra pode produzir?
Configuração típica: X + Y + Z
A Máquina de escultura em pedra CNC de 3 eixos É projetado principalmente para trabalhos em pedra plana, 2D e 2.5D. A pedra permanece fixa na mesa de trabalho enquanto o fuso se move sobre a superfície de acordo com o percurso da ferramenta programado.
Aplicações comuns
Uma máquina de 3 eixos pode ser usada para:
Por exemplo, uma lápide com nomes, datas, bordas e padrões decorativos gravados geralmente pode ser produzida de forma eficiente com uma máquina de 3 eixos. O mesmo se aplica a um painel de parede decorativo em pedra, onde o desenho é esculpido principalmente em uma superfície plana.
Onde uma máquina de 3 eixos encontra suas limitações?
A principal limitação surge quando o produto requer usinagem em torno de uma superfície curva ou cilíndrica. Exemplos típicos incluem:
Isso não significa que uma máquina de 3 eixos não possa produzir nenhum efeito 3D. A escultura em relevo 2.5D ainda é possível, onde diferentes profundidades no eixo Z criam áreas elevadas e rebaixadas em uma superfície relativamente plana.
3. O que uma máquina CNC de pedra de 4 eixos pode produzir?
Configuração típica: X + Y + Z + eixo rotativo
A Máquina CNC profissional de 4 eixos Adiciona um eixo rotativo ao movimento básico XYZ. Isso se torna particularmente útil quando a própria peça de trabalho é cilíndrica ou requer usinagem em várias faces.
Produtos típicos de pedra
Uma máquina de 4 eixos é geralmente adequada para:
Imagine uma coluna de pedra. Com uma configuração convencional de mesa plana, o operador precisaria reposicionar a peça repetidamente para usinar diferentes lados.
Com um eixo rotativo, a peça de trabalho pode girar durante a usinagem, permitindo que o percurso da ferramenta cubra a circunferência.
Essa é uma das razões pelas quais uma configuração de 4 eixos é útil para empresas que produzem colunas, balaústres e outros produtos de pedra rotacional.
E quanto às esculturas pequenas?
Uma máquina de 4 eixos também pode lidar com certas esculturas redondas ou rotacionais relativamente simples.
Por exemplo, dependendo da configuração da máquina e da estratégia CAM, pode ser utilizado para alguns fins:
No entanto, esculturas complexas com reentrâncias profundas ou superfícies que exigem que a ferramenta de corte se incline em várias direções podem necessitar de uma configuração de 5 eixos.
4. O que uma máquina CNC de 5 eixos para pedra pode produzir?
Configuração típica: X + Y + Z + dois movimentos rotativos
UM Máquina de entalhe avançada de 5 eixos Adiciona movimento rotacional adicional aos três eixos lineares.
A principal vantagem não é simplesmente "mais eixos". É que a ferramenta de corte pode abordar superfícies complexas a partir de diferentes ângulos.
Isso torna a usinagem de 5 eixos adequada para produtos de pedra 3D mais complexos.
Aplicações típicas
Uma máquina CNC de 5 eixos para usinagem de pedra pode ser usada para:

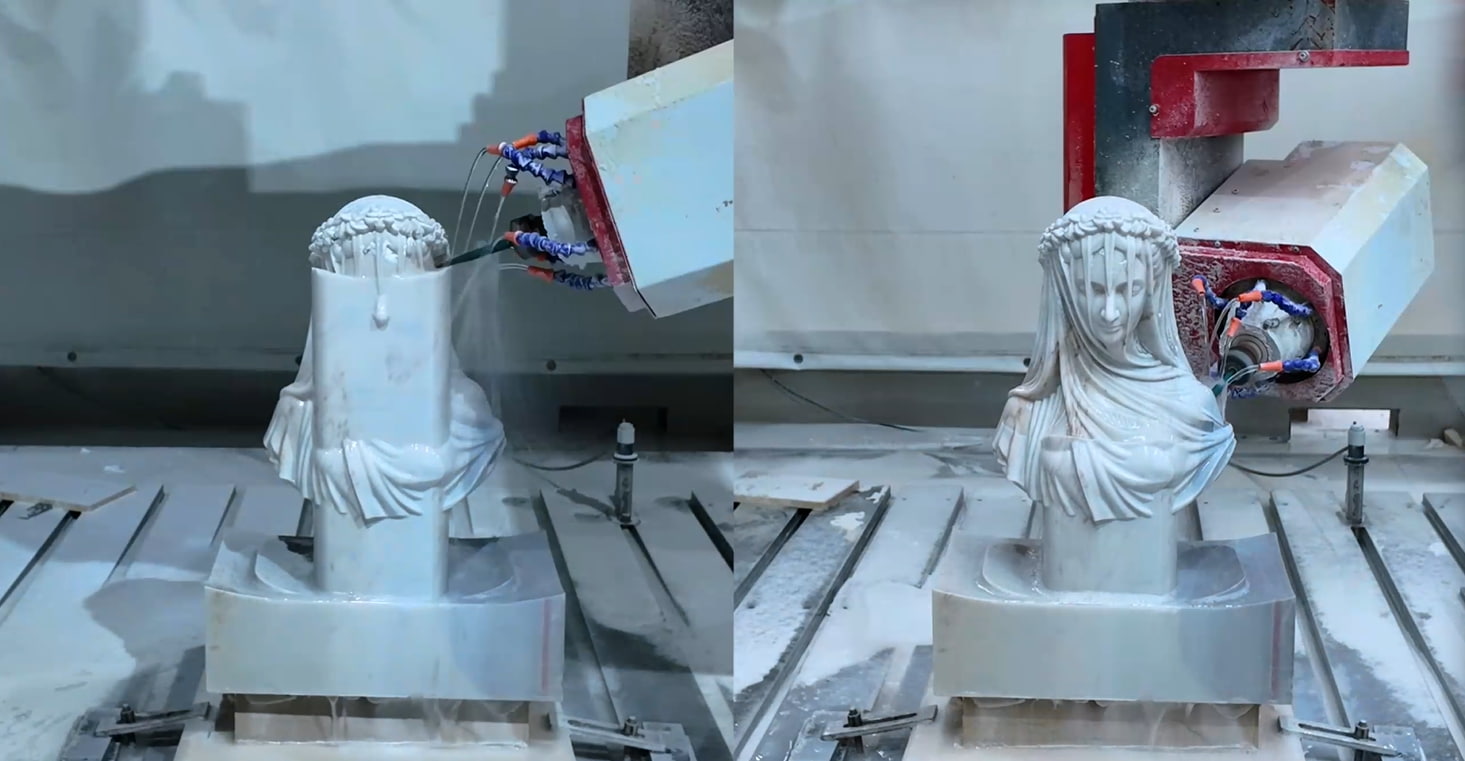

Para uma estátua complexa, por exemplo, a ferramenta pode precisar alcançar a parte frontal, lateral, traseira e as áreas rebaixadas do modelo. Uma máquina de 5 eixos pode alterar a orientação da ferramenta durante a usinagem, reduzindo a necessidade de reposicionar a pedra repetidamente.
5. 3 eixos vs 4 eixos vs 5 eixos: qual é a diferença?
Aqui está uma comparação simples que você pode usar ao planejar um negócio de processamento de pedras:
| Item | CNC de 3 eixos | CNC de 4 eixos | CNC de 5 eixos |
|---|---|---|---|
| Movimento básico | X + Y + Z | X + Y + Z + eixo rotativo | X + Y + Z + dois movimentos rotativos |
| Gravação plana | Sim | Sim | Sim |
| Letras em pedra | Sim | Sim | Sim |
| Inscrição em lápide | Sim | Sim | Sim |
| Escultura em relevo plano | Sim | Sim | Sim |
| Painéis decorativos de parede | Sim | Sim | Sim |
| Escultura cilíndrica | Limitado | Sim | Sim |
| colunas romanas | Limitado | Sim | Sim |
| balaústres de escada | Limitado | Sim | Sim |
| Vasos | Limitado | Sim | Sim |
| Colunas de dragão | Limitado | Sim | Sim |
| Escultura redonda simples | Limitado | Sim | Sim |
| Escultura 3D complexa | Limitado | Limitado | Sim |
| Escultura oca | Geralmente limitado | Limitado | Adequado para modelos apropriados |
| superfícies curvas complexas | Limitado | Limitado | Sim |
| undercut profundo | Limitado | Limitado | Mais adequado |
| Foco típico | Trabalho plano e em relevo | Trabalho rotacional e cilíndrico | Trabalho complexo em 3D |
Importante: A capacidade exata também depende da estrutura mecânica da máquina, do fuso, da configuração do eixo rotativo, do comprimento da ferramenta, da faixa de trabalho, do software CAM e da geometria do produto específico.
6. Pense no produto, não apenas no número de eixos.
Um erro comum é assumir: Mais eixos = máquina melhor.
Uma maneira melhor de pensar sobre isso é: Mais eixos = mais possibilidades de usinagem, mas também mais investimento e maior complexidade.
A configuração ideal depende, portanto, do formato, tamanho, material e volume de produção dos seus produtos.
7. Escolha a máquina adequada aos seus produtos de pedra.
Uma maneira simples de começar é classificar seus produtos por geometria.

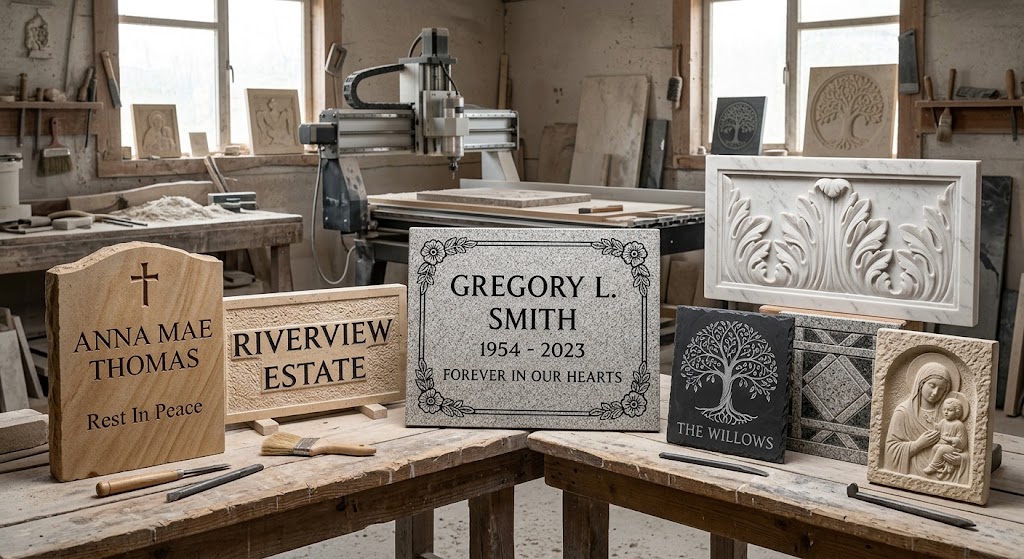

Se seus produtos forem principalmente planos: Lápides → placas → inscrições → painéis de parede → relevos planos; Considere uma máquina de escultura em pedra CNC de 3 eixos.

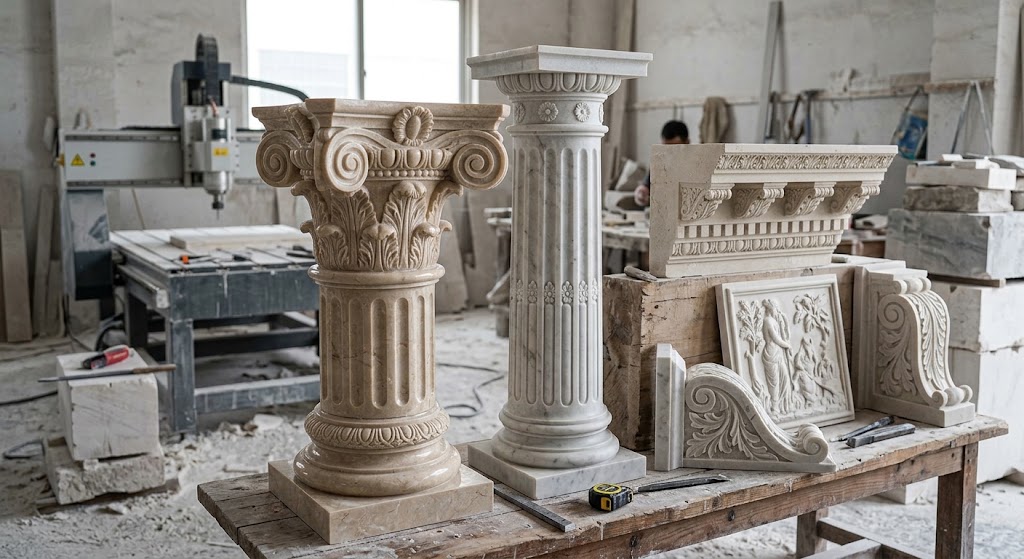

Se seus produtos forem principalmente cilíndricos: Colunas → balaústres → vasos → colunas de dragão → ornamentos rotacionais;Considere uma máquina de escultura em pedra CNC de 4 eixos com um eixo rotativo.

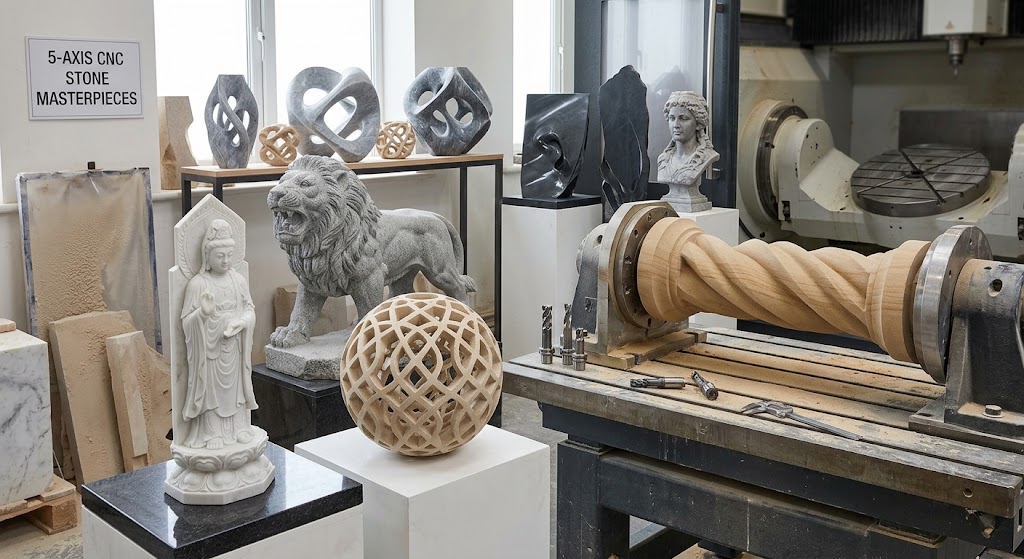

Se seus produtos contêm geometria 3D complexa: Estátuas → figuras humanas → animais → esculturas ocas → componentes curvos complexos;Considere uma máquina de escultura em pedra CNC de 5 eixos.
Essa abordagem baseada no produto costuma ser mais útil do que começar com a pergunta: "Quantos machados devo comprar?"
8. Uma máquina de 5 eixos pode substituir uma máquina de 3 ou 4 eixos?
Em termos de capacidade de usinagem, uma máquina de 5 eixos geralmente pode executar muitas operações que também são possíveis em equipamentos de 3 e 4 eixos. Mas isso não significa automaticamente que todas as oficinas devam usar uma máquina de 5 eixos para todos os trabalhos.
Para inscrições simples ou entalhes em relevo plano, os movimentos rotativos adicionais podem não proporcionar uma vantagem significativa em termos de produção.
Há também outros fatores a serem considerados:
Para uma oficina cujos produtos são predominantemente planos, comprar uma máquina projetada para atender a essas necessidades pode ser mais apropriado do que pagar por recursos que raramente são utilizados.
9. Um exemplo prático
Suponha que uma empresa de pedras receba três tipos de pedidos:
Ordem A: Uma lápide de granito com nomes, datas e relevo decorativo. → Uma máquina CNC de 3 eixos pode ser adequada.
Ordem B: Uma série de colunas romanas de 2 metros com padrões decorativos em espiral. → Uma máquina CNC de 4 eixos com usinagem rotativa é mais relevante.
Ordem C: Uma escultura detalhada de um leão em pedra, com múltiplas superfícies curvas e áreas rebaixadas. → Uma CNC de 5 eixos pode fornecer a orientação adicional da ferramenta necessária para esse tipo de geometria.
O ponto importante é que esses três produtos não são simplesmente versões diferentes da mesma tarefa. Suas geometrias exigem estratégias de usinagem diferentes.
10. Não se esqueça do software CAM

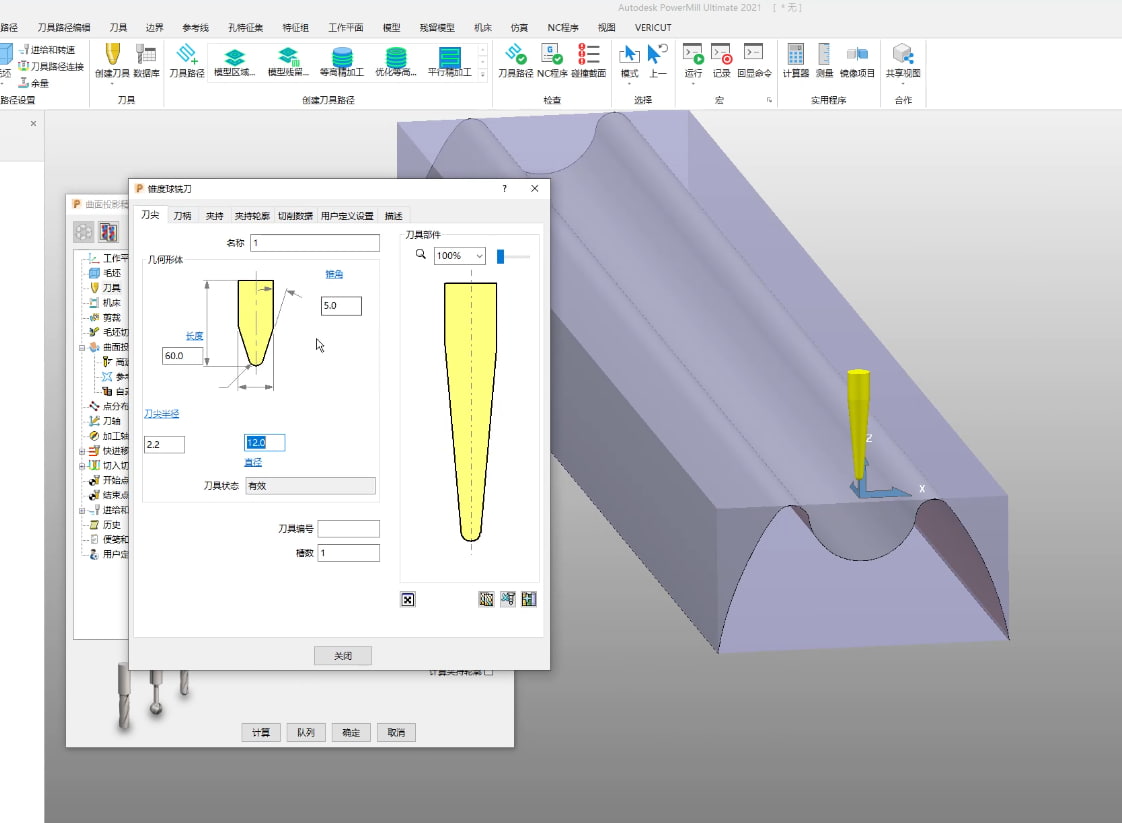

O número de eixos físicos é apenas parte da equação. O sistema CAD/CAM também deve ser capaz de gerar trajetórias de ferramenta adequadas para a máquina.
Por exemplo:
Para esculturas complexas em pedra 3D, a programação e a simulação tornam-se cada vez mais importantes, pois a orientação da ferramenta, a prevenção de colisões e a estratégia de usinagem afetam o resultado final.
Conclusão final: Escolha por geometria
Não existe uma configuração de eixo única que seja adequada para todas as aplicações de processamento de pedra.
A técnica de 3 eixos está principalmente associada a superfícies planas, letras e entalhes em relevo.
A usinagem de 4 eixos adiciona a capacidade de usinagem rotativa e é particularmente útil para colunas, balaústres, vasos e outros produtos cilíndricos ou rotativos.
O sistema de 5 eixos proporciona orientação adicional da ferramenta para esculturas 3D complexas, superfícies curvas, estruturas ocas e trabalhos arquitetônicos avançados em pedra.
O melhor ponto de partida, portanto, não é "Qual máquina tem mais eixos?", mas sim: “Que produtos de pedra eu preciso fabricar?”
Uma vez que a geometria, as dimensões e os requisitos de produção do produto estejam claros, a configuração CNC apropriada torna-se muito mais fácil de determinar.
