Pequena máquina de entalhe em pedra de cinco eixos para gravação e escultura detalhadas em jade.
Liberte uma liberdade criativa sem precedentes com a mais recente geração de máquinas de gravação CNC compactas de 5 eixos, projetadas especificamente para o intrincado mundo do processamento de jade, pedras preciosas e pedras duras. Ao contrário das fresadoras padrão de 3 eixos, que têm dificuldades com rebaixos, essa tecnologia de articulação de cinco eixos permite a usinagem completa de geometrias complexas em uma única configuração.
Modelo do produto :
JZY-500Certificação :
CE, ISOEspecificações :
985*960*1780mmOrigem :
QuanzhouPorta :
XiamenAmostras disponíveis :
NoServiço pós-venda :
ProvidePeríodo de garantia :
1 Year

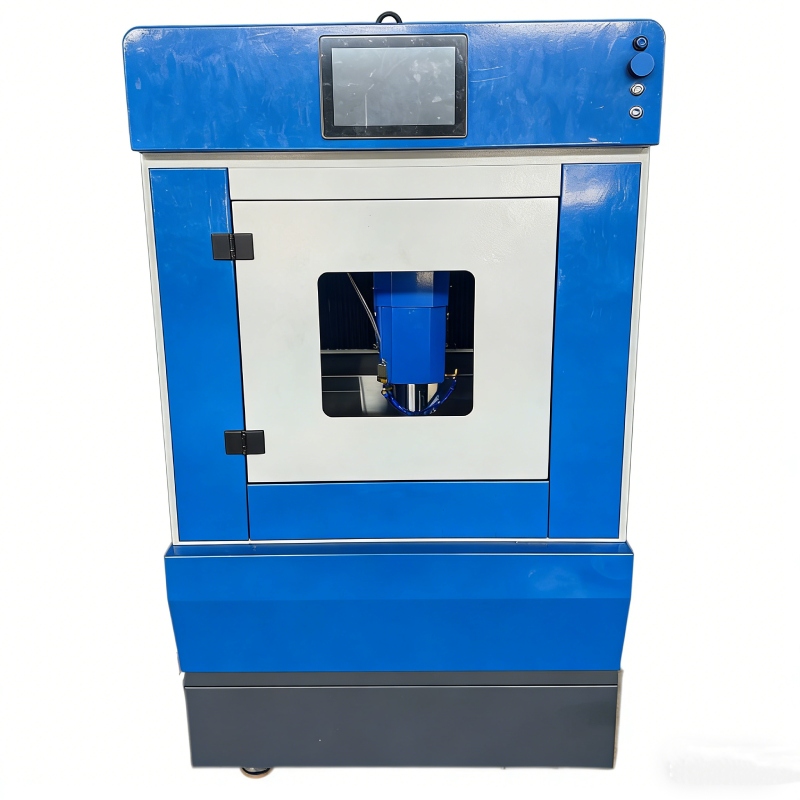

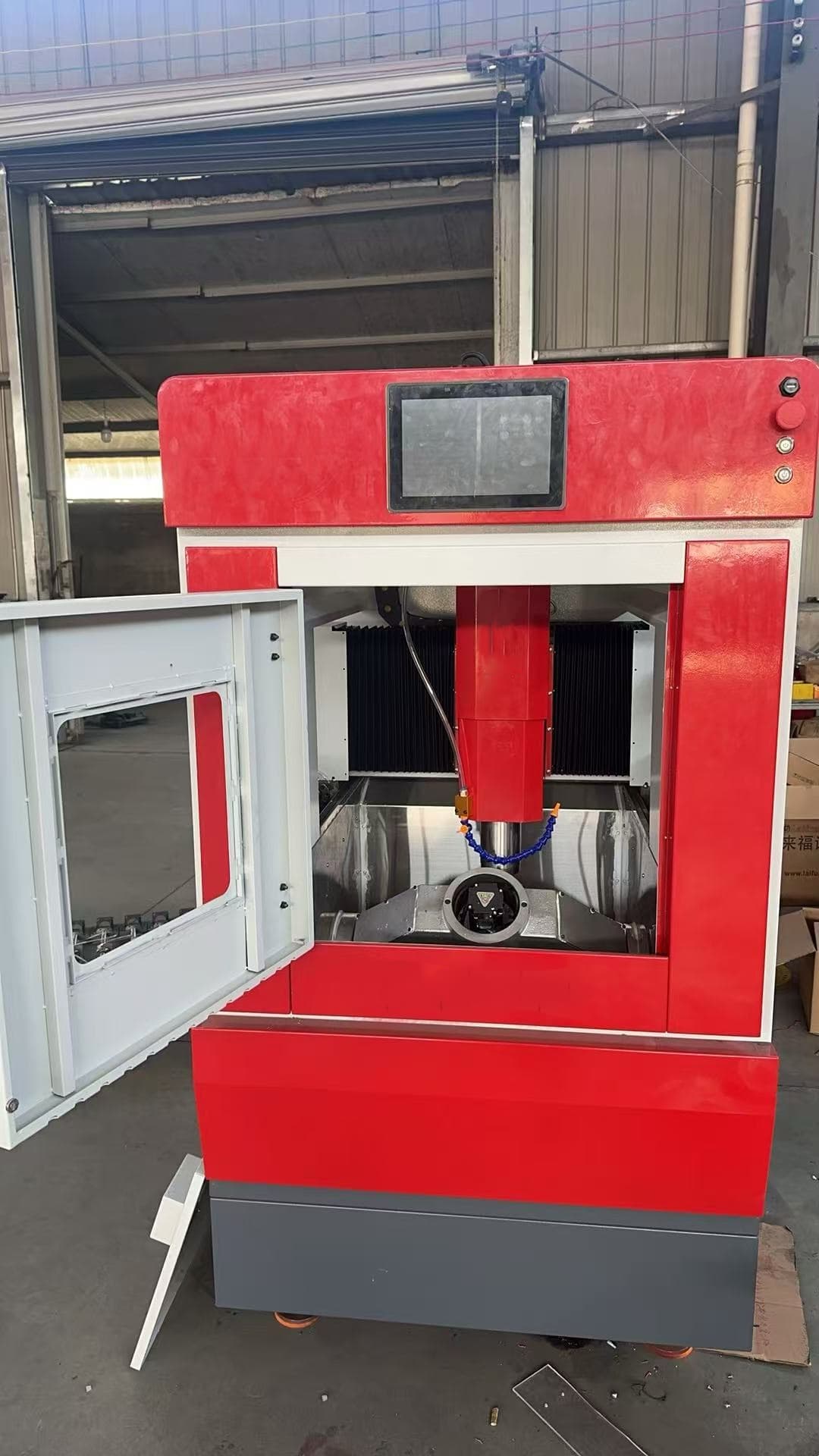

O máquina compacta de escultura em pedra de cinco eixos Projetada para atender às exigentes necessidades da escultura em jade de alta precisão, esta máquina combina tecnologia de ponta com um design compacto, permitindo que artesãos e pequenas oficinas criem designs complexos com notável precisão.
Seu sistema de cinco eixos oferece flexibilidade excepcional na escultura de formas complexas, tornando-o perfeito para pequenas peças de jade. Com recursos como um fuso de 4 kW e até 40.000 rpm, esta máquina proporciona desempenho superior em escultura e gravação para profissionais das indústrias de jade e pedras preciosas.
Principais características
1) Alta precisão para detalhes complexos: A máquina oferece uma precisão de posicionamento nos eixos X/Y/Z de 0,05 mm e uma precisão de reposicionamento de 0,02 mm, garantindo alta precisão para esculturas detalhadas em jade.
2) Desempenho avançado do fuso: Com um potente fuso de 4 kW capaz de atingir até 40.000 rpm, esta máquina pode lidar com tarefas de entalhe complexas rapidamente, sem comprometer os detalhes ou a qualidade.
3) Design flexível e compacto: O curso de trabalho da máquina de 360 mm (eixo X), 260 mm (eixo Y) e 220 mm (eixo Z), juntamente com um eixo CA rotativo de 120°/360°, oferece flexibilidade tanto para designs detalhados quanto para peças de jade maiores, tudo isso em uma estrutura compacta com peso de apenas 900 kg.
4) Sistema de acionamento durável e eficiente: O sistema de servoacionamento do barramento garante uma operação suave, permitindo um trabalho contínuo e de alta precisão na escultura de jade e pedras preciosas.
5) Controle e manuseio de materiais confiáveis: A máquina é alimentada por um sistema de controle de cinco eixos NcStudio, oferecendo confiabilidade no controle de cada movimento e garantindo um alto nível de consistência na escultura.
6) Versátil para projetos pequenos e complexos: Com uma capacidade máxima de peso de trabalho de 20 kg e um diâmetro de mandril de 125 mm, esta máquina é ideal para trabalhos detalhados em pequenos objetos de jade, como peças de joalheria, estatuetas e peças de arte complexas.
Parâmetros técnicos
| precisão de posicionamento do movimento nos eixos X/Y/Z | 0,05/0,05/0,05 mm |
| Precisão de posicionamento do movimento do eixo A/C | 0,05° |
| Precisão de posicionamento repetível nos eixos X/Y/Z | 0,02/0,02/0,02 mm |
| Repetível precisão de posicionamento do eixo A/C | 0,02° |
| Curso de trabalho nos eixos X/Y/Z | 360/260/220 mm |
| Ângulo de rotação do eixo A/C | 120°/360 |
| Tamanho do processamento*Altura | Diâmetro 210 * Altura 190 mm |
| Peso máximo de trabalho | 20 kg |
| Potência do fuso/velocidade máxima | 4 kW/40.000 rpm |
| Especificação da haste | ISG20 |
| diâmetro do mandril | 125 mm |
| Taxa de avanço máxima X/Y/Z | 6 m/min |
| Taxa máxima de alimentação do ar condicionado | 20/25 rpm |
| Sistema de acionamento | Servo de barramento (absoluto) |
| Tensão de trabalho | Trifásico 380V/50Hz |
| Pressão do ar | ≥0,55MPa |
| Material | Ferro fundido integral, chapa metálica |
| Peso total da máquina | aproximadamente 900 kg |
| Potência total da máquina | 5 kW |
| Sistema de controle | Sistema de controle de cinco eixos NcStudio |
| Tamanho da máquina | 985*960*1780mm |
Aplicações
1) Produção de joias de jade: Ideal para entalhar com precisão pulseiras de jade, pingentes, contas, anéis e outras pequenas joias de luxo.
2) Artesanato e obras de arte personalizadas em jade: Ideal para esculpir estátuas de Buda, figuras do zodíaco e produtos tradicionais de jade da cultura popular.
3) Presentes e Lembranças Personalizados: Oferece suporte para personalização em pequenos lotes, como gravação de nomes, entalhe de logotipos e lembrancinhas turísticas.
4) Produtos de jade colecionáveis de alta qualidade: Garante qualidade consistente e detalhes precisos para obras de arte e coleções de jade de edição limitada.
5) Processamento de Gemas e Materiais Semipreciosos: Capaz de processar ágata, cristal, quartzo e outros materiais delicados com precisão estável.
6) Escultura em miniatura e entalhe em relevo 3D: A articulação de cinco eixos permite o corte em múltiplos ângulos para esculturas pequenas e complexas.
Análise comparativa: máquinas de 5 eixos versus máquinas tradicionais
1) Comparado com máquinas de 3 eixos:
A usinagem em 5 eixos permite processar superfícies complexas em uma única configuração, enquanto a usinagem em 3 eixos exige reposicionamentos repetidos, aumentando o tempo e a probabilidade de erros.
2) Comparado com máquinas de 4 eixos:
As máquinas de 4 eixos são adequadas para entalhes rotativos simples, mas as máquinas de 5 eixos são capazes de lidar com ângulos mais profundos, reentrâncias e esculturas detalhadas.
3) Comparado com a escultura manual:
A usinagem CNC garante qualidade estável, produção mais rápida e reduz os custos de mão de obra, especialmente para encomendas em grande volume ou de alta precisão.
Perguntas e Respostas de Especialistas
P1: Qual é a principal vantagem de uma pequena máquina de entalhe de jade de 5 eixos?
A: Permite a gravação em ângulo total e a modelagem 3D complexa em um único processo, melhorando a eficiência e a qualidade da superfície.
Q2: Os iniciantes conseguem operar esta máquina com facilidade?
A: Sim. O sistema de controle inteligente e o suporte de treinamento ajudam os novos usuários a dominar rapidamente a operação em pouco tempo.
Q3: Por quanto tempo a máquina pode funcionar continuamente?
A: A máquina foi projetada para operação contínua de 24 a 72 horas, com precisão estável e baixa vibração.
Q4: É adequado para produção personalizada?
A: Com certeza. É ideal para joias personalizadas e esculturas artísticas, com grande flexibilidade de design.
Q5: Que outros materiais podem ser processados além do jade?
A: Ágata, cristal, quartzo, mármore e outros materiais de pedra pequena.
perfil de companhia
Quanzhou Jinzuan Technology Co., Ltd.
A Quanzhou Jinzuan Technology Co., Ltd. está localizada na Avenida Industrial de Shuitou, com fácil acesso a transportes. É uma empresa que integra pesquisa e desenvolvimento, fabricação, vendas e serviços técnicos, especializada na fabricação de uma série de equipamentos inteligentes de processamento de pedra por CNC.
Por que escolher a nossa empresa como parceira?
1) Qualidade superior do produto
2) Alto desempenho em termos de custo
3) Pesquisa e Desenvolvimento Avançados e Tecnologia
4) Suporte e atendimento ao cliente abrangentes
5) Equipe Técnica Profissional e Experiente
6) Padrões Globais
Certificações
Exposições
Nosso serviço
Pré-venda:suporte de consultoria
De acordo com as exigências do cliente, instalar a máquina.
visite a fábrica
Pós-venda:Guia de instalação e utilização da máquina
período de garantia de um ano
Perguntas frequentes
1. Qual será o processo de pagamento?
TT: 30% como depósito, 70% antes do envio.
2. Quantos dias levará o envio?
O prazo de produção é de aproximadamente 30 dias. A data de envio do porto de Xiamen para o seu porto precisa ser verificada.
3. Quem fornecerá o suporte técnico para a instalação do dispositivo?
1) Nosso engenheiro pode treiná-lo gratuitamente na instalação, no uso do software e no projeto em nossa fábrica. Uma semana é suficiente. Nossa fábrica está localizada na cidade de Shuitou, província de Fujian, a maior região produtora de pedra da China e possivelmente a maior importadora e exportadora de mármore do mundo.
2) Nosso engenheiro pode atendê-lo 24 horas por dia online via Skype, WhatsApp, WeChat, mensagem do Facebook ou por celular.
3) O manual em inglês para uso e manutenção da máquina pode ser enviado.
4) Vídeos sobre instalação, utilização e manutenção da máquina podem ser enviados.
