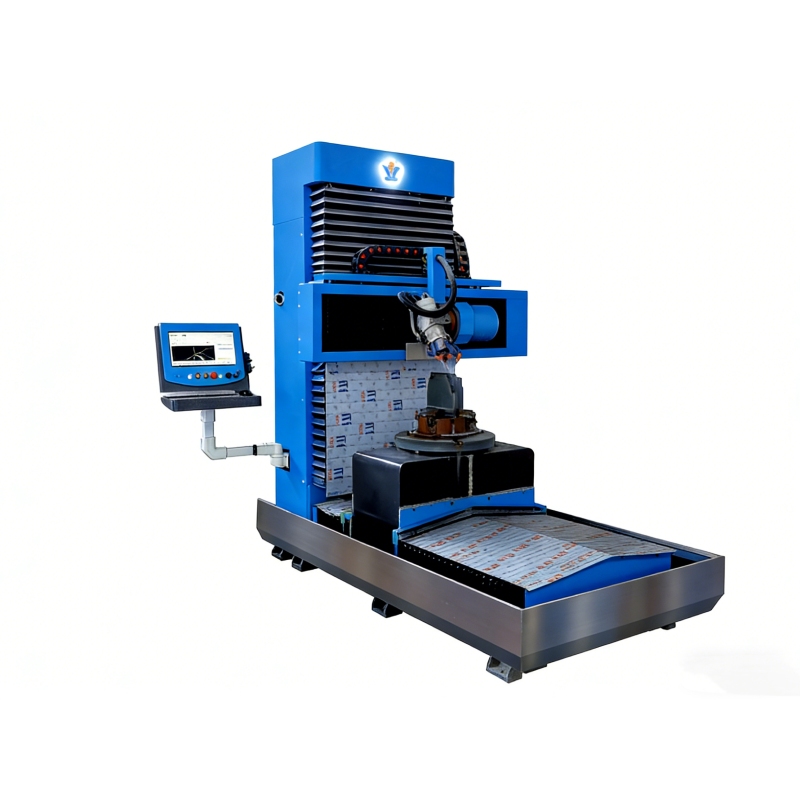

Máquina de gravação CNC vertical compacta de 5 eixos para precisão em pedra e escultura.
Este compacto Máquina de gravação CNC vertical de 5 eixos É projetada para oficinas que exigem usinagem 3D de alta precisão com espaço mínimo.
Modelo do produto :
XJ-VS500Certificação :
CE, ISOEspecificações :
2600x1700x2700mmOrigem :
QuanzhouPorta :
XiamenAmostras disponíveis :
NoServiço pós-venda :
ProvidePeríodo de garantia :
1 Year
Com capacidade para peças de 500 × 500 × 500 mm, repetibilidade de ±0,01 mm e rotação contínua de ±110° no eixo B e ±570° no eixo C, ela permite gravações complexas em múltiplos ângulos em uma área significativamente menor do que as máquinas tradicionais do tipo ponte.
Equipada com um fuso de alta velocidade de 7,5 kW (24.000 rpm) e um sistema servo digital CA completo, a máquina mantém uma precisão estável mesmo durante longos períodos de operação contínua.
É uma solução ideal para estúdios de escultura em pedra, oficinas de arte, laboratórios de protótipos e esculturas personalizadas de alto valor agregado.
Principais características
1. Usinagem simultânea de 5 eixos verdadeira
①Faixa de inclinação do eixo B: ±110° permite cortes profundos e gravações de superfícies complexas.
② Rotação do eixo C: ±570° (na verdade, ilimitada) permite a gravação contínua em múltiplas direções.
③ Elimina o reposicionamento manual, melhorando a consistência da superfície e a eficiência.
Por que isso é importante:
Em comparação com máquinas de 3 ou 4 eixos, a usinagem de 5 eixos reduz a fixação secundária e melhora a precisão dos detalhes 3D em mais de 30 a 40% em esculturas complexas.
2. Sistema de fuso de precisão de alta velocidade
① Potência do fuso: 7,5 kW
②Velocidade do fuso: até 24.000 rpm
③Otimizado para detalhes finos em pedra, entalhe em relevo e acabamento de superfície lisa.
Evidências de desempenho:
Durante testes contínuos de gravação, a máquina mantém uma repetibilidade de ±0,01 mm mesmo em trajetórias de ferramenta de alta velocidade.

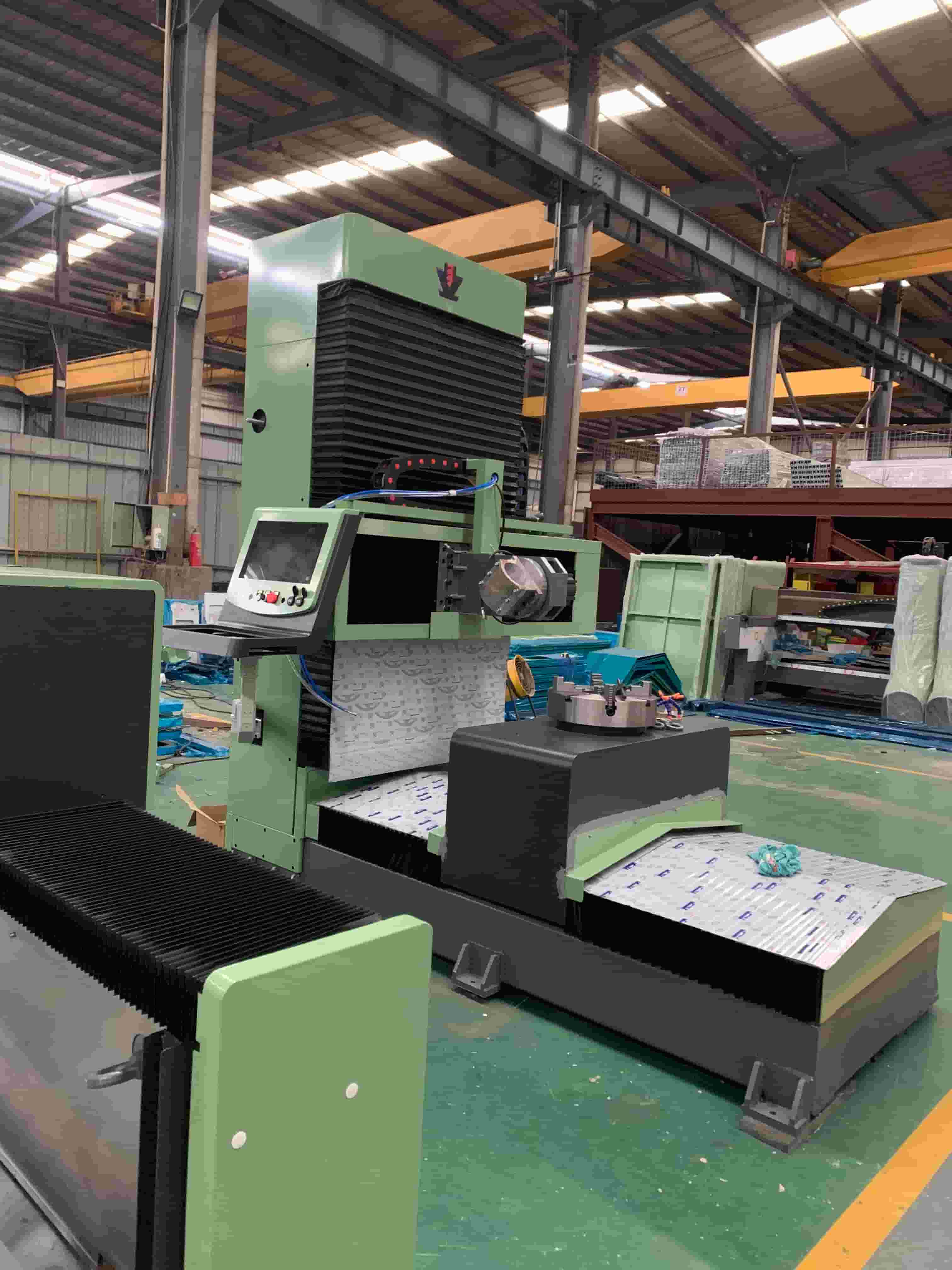

3. Estrutura vertical compacta com área ocupada reduzida
① Dimensões da máquina: 2600 × 1700 × 2700 mm
②O design vertical economiza de 30 a 50% de espaço em comparação com as máquinas tradicionais de 5 eixos do tipo pórtico.
Ideal para:
Oficinas urbanas, estúdios de arte, fábricas de exposições e clientes com espaço de instalação limitado.
4. Sistema completo de servoacionamento digital CA
① Servomotores digitais CA completos de 1,5 kW (X/Y/Z/B/C)
② Resposta mais rápida, movimento mais suave e maior estabilidade de posicionamento
③ Precisão de posicionamento: 0,02 mm
④ Precisão de posicionamento repetitivo: 0,01 mm
Em comparação com sistemas de motor de passo:
① Maior torque em alta velocidade
②Sem perda de passos durante operação prolongada
③ Melhor acabamento superficial em modelos 3D curvos
5. Capacidade de operação estável a longo prazo
① Peso da máquina: 2000 kg, proporcionando forte absorção de vibração.
② Projetado para operação contínua de 72 horas sem perda de precisão.
③ Adequado para produção em lote e longos ciclos de gravação
Parâmetros técnicos
| Número do produto | XJ-VS500 |
| Dimensões da peça de trabalho | 500x500x500mm |
| Altura de alimentação | <500 mm |
| Velocidade do ar | 30000 mm/min |
| Velocidade de processamento | 12000 mm/min |
| Potência do fuso | 7,5 kW |
| Velocidade do fuso | 24000 rpm/min |
| Precisão de posicionamento | 0,02 mm |
| Precisão de posicionamento repetido | 0,01 mm |
| Grau de inclinação do eixo B | ±110° |
| Grau de inclinação do eixo C | ±570° (Na verdade, ilimitado) |
| Tensão de operação | AC220V/50Hz ou AC380V/50Hz |
| Sistema | NcStudio |
| Dirigir | Servo CA digital NC de 1,5 kW |
| Motor | Servo CA digital NC de 1,5 kW |
| peso | 2000 kg |
| Dimensão total | 2600x1700x2700mm |
Aplicações

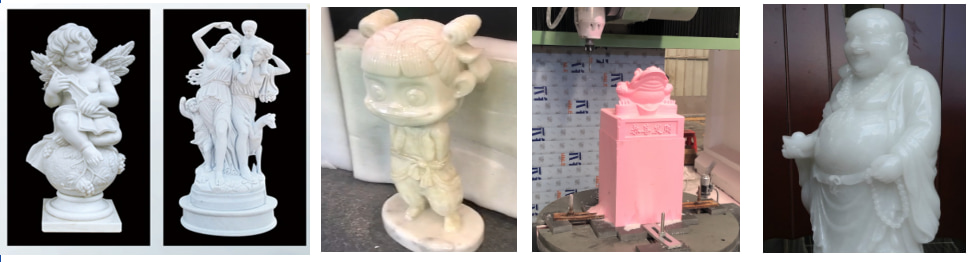

1) Escultura em Pedra e Entalhe Artístico: Ideal para a produção de estátuas de pedra em 3D, esculturas figurativas e obras de arte em relevo, onde são necessários detalhes em múltiplos ângulos e processamento com reentrâncias.
2) Projetos religiosos e culturais: Ideal para esculpir estátuas de Buda, relevos de templos e monumentos culturais, permitindo alcançar simetria consistente e detalhes de superfície precisos em formas complexas.
3) Decoração arquitetônica de alto padrão: Utilizado na fabricação de colunas decorativas de pedra, capitéis e elementos de pedra personalizados para interiores, com curvas complexas e usinagem de múltiplas superfícies.
4) Produção personalizada e em pequenos lotes: Projetada para oficinas que lidam com pedidos personalizados únicos ou em pequenos lotes, onde a configuração rápida, a alta precisão e a usinagem flexível de 5 eixos são essenciais.
5) Aplicações de estúdio de prototipagem e design: Amplamente utilizado no desenvolvimento de protótipos em pedra e na verificação de projetos, permitindo a rápida iteração de modelos 3D complexos em um espaço de oficina compacto.
Perguntas e Respostas de Especialistas
P1: Esta máquina consegue realizar gravações contínuas por longos períodos?
Sim. Com uma estrutura reforçada de 2000 kg e um sistema servo CA completo, ele pode operar continuamente por 72 horas, mantendo uma repetibilidade de ±0,01 mm.
P2: Esta máquina é adequada para oficinas pequenas?
Sem dúvida. Sua estrutura vertical compacta reduz significativamente a necessidade de espaço no chão, tornando-a ideal para oficinas com área de instalação limitada.
Q3: Quais materiais podem ser processados?
Principalmente pedra natural, pedra artificial, mármore, granito e materiais duros semelhantes usados em escultura e decoração arquitetônica.
Q4: Como se compara a uma máquina de gravação de 3 eixos?
Em comparação com máquinas de 3 eixos, este sistema de 5 eixos permite superfícies 3D complexas, cavidades profundas e detalhes com reentrâncias sem reposicionamento manual, melhorando a eficiência e a consistência.
Q5: A máquina é adequada para mercados de exportação?
Sim. A máquina é compatível com AC220V/50Hz ou AC380V/50Hz, atendendo aos padrões elétricos internacionais comuns.
perfil de companhia
Quanzhou Jinzuan Technology Co., Ltd.
A Quanzhou Jinzuan Technology Co., Ltd. está localizada na Avenida Industrial de Shuitou, com fácil acesso a transportes. É uma empresa que integra pesquisa e desenvolvimento, fabricação, vendas e serviços técnicos, especializada na fabricação de uma série de equipamentos inteligentes de processamento de pedra por CNC.
Por que escolher a nossa empresa como parceira?
1) Qualidade superior do produto
2) Alto desempenho em termos de custo
3) Pesquisa e Desenvolvimento Avançados e Tecnologia
4) Suporte e atendimento ao cliente abrangentes
5) Equipe Técnica Profissional e Experiente
6) Padrões Globais
Certificações
Exposições
Nosso serviço
Pré-venda:suporte de consultoria
De acordo com as exigências do cliente, instalar a máquina.
visite a fábrica
Pós-venda:Guia de instalação e utilização da máquina
período de garantia de um ano
