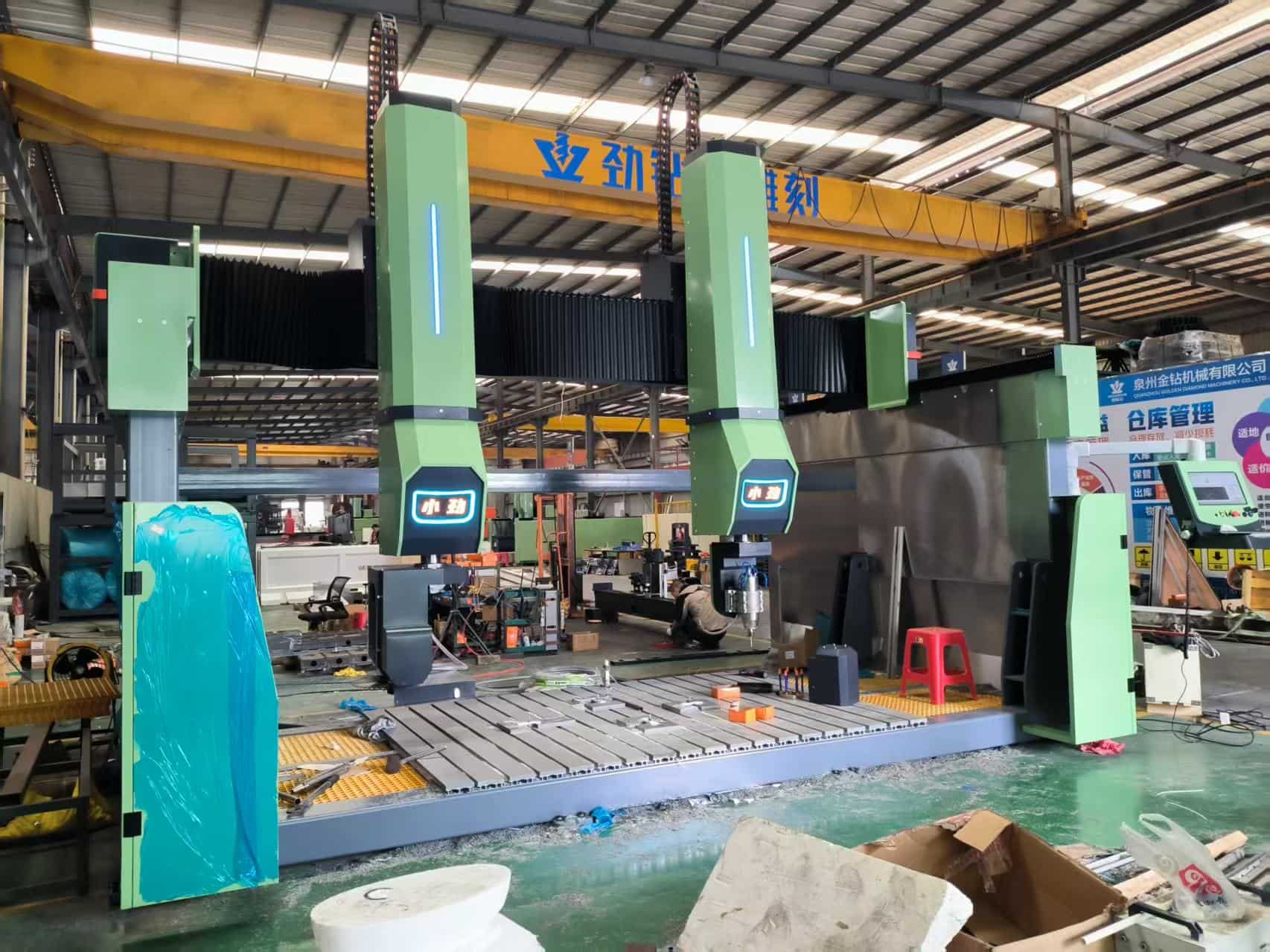

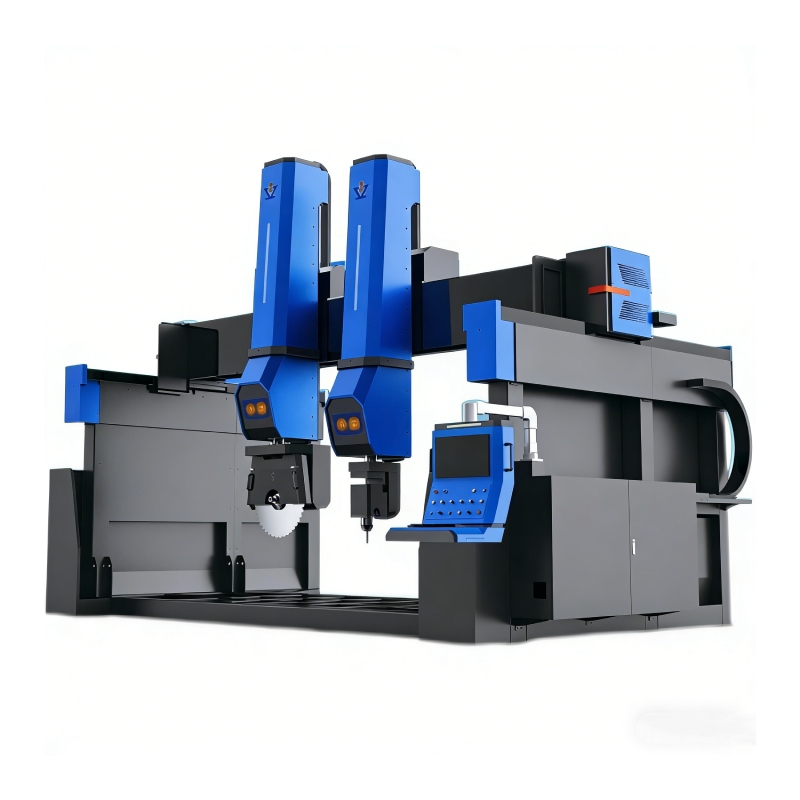

Centro de usinagem CNC de 5 eixos duplos com cabeçote de gravação e lâmina de serra.
Esse Centro de usinagem CNC de 5 eixos duplos Integra duas unidades de processamento independentes:
Uma cabeça de gravação de 5 eixos para escultura 3D complexa e uma unidade de lâmina de serra de 5 eixos para corte de alta precisão.
Modelo do produto :
3020XQCertificação :
CE, ISOEspecificações :
6300*3700*4800mmOrigem :
QuanzhouPorta :
XiamenAmostras disponíveis :
NoServiço pós-venda :
ProvidePeríodo de garantia :
1 Year
Projetada para o processamento de pedras de grande formato, permite que a gravação e o corte sejam concluídos em uma única plataforma, reduzindo significativamente o tempo de manuseio do material e os erros de posicionamento.
Com uma mesa de trabalho de 3000 × 2000 mm, curso X/Y/Z de 3500/2000/1600 mm e uma estrutura rígida de 9000 kg, a máquina mantém uma repetibilidade de ±0,01 mm mesmo durante longos períodos de operação contínua.
É amplamente utilizado na fabricação de pedra arquitetônica, produtos de pedra personalizados e projetos decorativos de alto padrão.
Principais características
1) Processamento integrado duplo de 5 eixos: Um fuso de gravação de 5 eixos e uma lâmina de serra de 5 eixos operam na mesma plataforma, permitindo corte e entalhe sem reposicionamento secundário e melhorando a precisão geral da usinagem.
2) Capacidade de gravação de alta potência em 5 eixos: A unidade de gravação está equipada com um fuso de entalhe de 5 eixos de 25 kW, compatível com ferramentas ER32 e usinagem de superfície 3D complexa para esculturas, relevos e gravação de cavidades profundas.
3) Sistema de corte de precisão de 5 eixos: A unidade de serra de 5 eixos suporta lâminas de Ø300–700 mm, com uma velocidade de rotação de até 8000 rpm, permitindo cortes em bisel, cortes em arco e perfilamento de pedra em múltiplos ângulos.
4) Grande área de trabalho para lajes de pedra pesadas: Uma plataforma de 3000 × 2000 mm e cursos longitudinais suportam grandes painéis de pedra, bancadas e componentes arquitetônicos sem necessidade de seccionamento.
5) Alta precisão e estabilidade: Com precisão de posicionamento de ±0,02 mm e repetibilidade de ±0,01 mm, a máquina mantém a consistência dimensional durante ciclos contínuos de produção de 72 horas.
6) Sistema de controle e movimento de nível industrial: Equipado com servomotores CA e um sistema de controle CNC industrial, garantindo interpolação suave em 5 eixos e operação confiável a longo prazo.
Parâmetros técnicos
| Número do produto | 3020XQ |
| Dimensão da plataforma | 3000*2000mm |
| Curso nos eixos X/Y/Z | 3500/2300/1600mm |
| Curso do eixo A/C | 0-180°/±365° |
| Velocidade do ar | 30 m/min |
| Potência do fuso de entalhe de 5 eixos | 7,5 kW (eixo refrigerado a água com inversor) |
| Velocidade do fuso de entalhe de 5 eixos | 0~24000 rpm/min |
| Estilo de fuso de entalhe de 5 eixos | ER32 |
| Potência de corte de 5 eixos | 25 kW |
| Velocidade de corte de 5 eixos | 0~8000 rpm/min |
| Estilo de corte de 5 eixos | Suporte para ferramentas BT40 |
| Lâmina de corte de 5 eixos | Ф300-Ф700 |
| Motor | Servomotor digital CA |
| Relação de engrenagem do redutor | i=7 |
| Tensão de operação | AC220V/50Hz ou AC380V/50Hz |
| Ferramentas de gravação | Φ6/8/10/12/14/16mm |
| Formato do arquivo | Código G/ENG/NC |
| Precisão de posicionamento | ±0,02 mm |
| Repetibilidade | ±0,01 mm |
| Sistema de controle | NcStudio |
| Peso | 9000 kg |
| Dimensão | 6300*3700*4800mm |

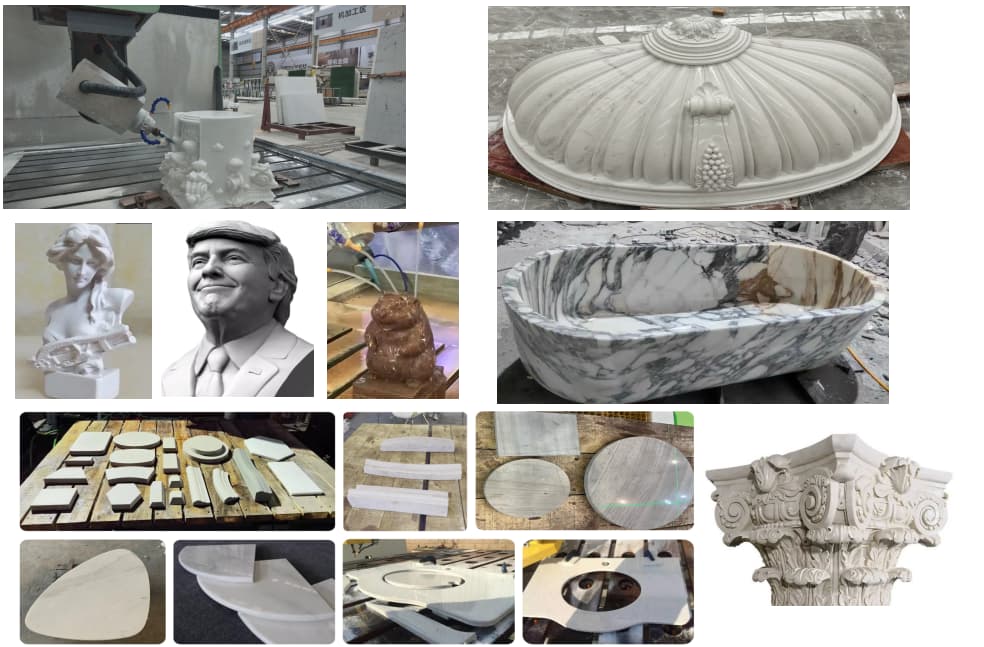

Aplicações
1) Fabricação de Pedra Arquitetônica: Utilizada para cortar e gravar bancadas, painéis de parede, componentes de escadas e elementos de fachada, realizando tanto o perfilamento quanto a escultura decorativa em uma única máquina.
2) Mobiliário e decoração em pedra personalizados: Ideal para a produção de mesas, pias, colunas e componentes artísticos em pedra que exigem tanto corte preciso quanto gravação 3D.
3) Projetos de escultura e relevo: Indicado para esculturas em pedra de grande escala, paredes em relevo e monumentos culturais, onde o corte bruto e a gravação fina devem estar precisamente alinhados.
4) Projetos de Engenharia de Alta Tecnologia e Exportação: Amplamente utilizado em projetos de construção em hotéis, complexos comerciais e no exterior, onde a precisão dimensional e a consistência da superfície são cruciais.
Análise comparativa: Máquinas de 5 eixos duplos versus máquinas tradicionais separadas
1) Integração de Processos: A usinagem dupla de 5 eixos realiza o corte e a gravação em uma única plataforma, enquanto as configurações tradicionais exigem serras e máquinas de entalhe separadas.
2) Controle de Precisão: O posicionamento único reduz os erros cumulativos causados por múltiplas etapas de fixação.
3) Eficiência de produção: Elimina a transferência de materiais, reduzindo a intensidade da mão de obra e encurtando os ciclos de produção em 20 a 30%.
5) Layout do Workshop: Uma única máquina integrada substitui duas unidades independentes, melhorando o aproveitamento do espaço da oficina.
Perguntas e Respostas de Especialistas
P1: Por que escolher um centro de usinagem duplo de 5 eixos em vez de máquinas separadas?
Como a gravação e o corte são feitos em uma única etapa, reduzem-se os erros de posicionamento e aumenta-se a eficiência, especialmente para produtos de pedra personalizados e complexos.
Q2: A máquina consegue operar continuamente por longos períodos?
Sim. Com uma estrutura rígida de 9000 kg e um sistema servo industrial, ele pode operar continuamente por 72 horas, mantendo uma repetibilidade de ±0,01 mm.
Q3: Quais os tamanhos de pedra que podem ser processados?
A máquina suporta placas de até 3000 × 2000 mm, com cursos de eixo estendidos adequados para componentes de pedra de grandes dimensões.
Q4: Que tipos de processamento a lâmina de serra suporta?
A serra de 5 eixos suporta cortes retos, cortes em bisel, cortes em arco e perfilamento multiangular com lâminas de Ø300 a Ø700 mm.
perfil de companhia
Quanzhou Jinzuan Technology Co., Ltd.
A Quanzhou Jinzuan Technology Co., Ltd. está localizada na Avenida Industrial de Shuitou, com fácil acesso a transportes. É uma empresa que integra pesquisa e desenvolvimento, fabricação, vendas e serviços técnicos, especializada na fabricação de uma série de equipamentos inteligentes de processamento de pedra por CNC.
Por que escolher a nossa empresa como parceira?
1) Qualidade superior do produto
2) Alto desempenho em termos de custo
3) Pesquisa e Desenvolvimento Avançados e Tecnologia
4) Suporte e atendimento ao cliente abrangentes
5) Equipe Técnica Profissional e Experiente
6) Padrões Globais
Certificações
Exposições
Nosso serviço
Pré-venda:suporte de consultoria
De acordo com as exigências do cliente, instalar a máquina.
visite a fábrica
Pós-venda:Guia de instalação e utilização da máquina
período de garantia de um ano
Perguntas frequentes
1. Qual será o processo de pagamento?
TT: 30% como depósito, 70% antes do envio.
2. Quantos dias levará o envio?
O prazo de produção é de aproximadamente 30 dias. A data de envio do porto de Xiamen para o seu porto precisa ser verificada.
3. Quem fornecerá o suporte técnico para a instalação do dispositivo?
1) Nosso engenheiro pode treiná-lo gratuitamente na instalação, no uso do software e no projeto em nossa fábrica. Uma semana é suficiente. Nossa fábrica está localizada na cidade de Shuitou, província de Fujian, a maior região produtora de pedra da China e possivelmente a maior importadora e exportadora de mármore do mundo.
2) Nosso engenheiro pode atendê-lo 24 horas por dia online via Skype, WhatsApp, WeChat, mensagem do Facebook ou por celular.
3) O manual em inglês para uso e manutenção da máquina pode ser enviado.
4) Vídeos sobre instalação, utilização e manutenção da máquina podem ser enviados.
Projetado para superfícies complexas, componentes com formatos especiais e entalhes artísticos! O inteligente 5 eixos O sistema permite usinagem completa em um só lugar, transformando seus conceitos em realidade com alta eficiência e precisão, aumentando significativamente a produtividade e as margens de lucro.
LEIA MAIS
O Máquina de corte integrada de ponte de 5 eixos É uma solução industrial de última geração projetada para corte de alta precisão em diversos materiais. Combinando uma estrutura de ponte robusta com tecnologia avançada de movimento simultâneo de 5 eixos, oferece precisão, velocidade e estabilidade superiores tanto para formas complexas quanto para tarefas de corte em grande escala. Equipada com controles CNC inteligentes e componentes duráveis, tornando-o uma escolha confiável para fábricas, unidades de processamento e oficinas de fabricação em todo o mundo.
LEIA MAIS
Apresentamos nosso equipamento profissional de 3 eixos. Máquina de corte de pedra—uma solução dedicada, projetada para redefinir a precisão e a eficiência no processamento de pedras. Feita sob medida exclusivamente para o corte de granito, mármore, calcário e outros materiais de pedra natural, esta máquina utiliza um sistema de movimento estável de 3 eixos (X, Y, Z) para proporcionar cortes limpos e consistentes em superfícies planas e perfis lineares.
LEIA MAIS
Nosso Máquina de corte de pedra de 4 eixos Projetada para corte preciso, versátil e de alta eficiência de materiais pétreos, esta máquina com tecnologia CNC avançada garante precisão superior e confiabilidade a longo prazo em ambientes exigentes. Ideal para fabricantes de pedra que buscam maior produtividade e tempo de inatividade mínimo.
LEIA MAIS
Esse Centro de usinagem CNC de 5 eixos duplos Integra duas unidades de processamento independentes: Uma cabeça de gravação de 5 eixos para escultura 3D complexa e uma unidade de lâmina de serra de 5 eixos para corte de alta precisão.
LEIA MAIS

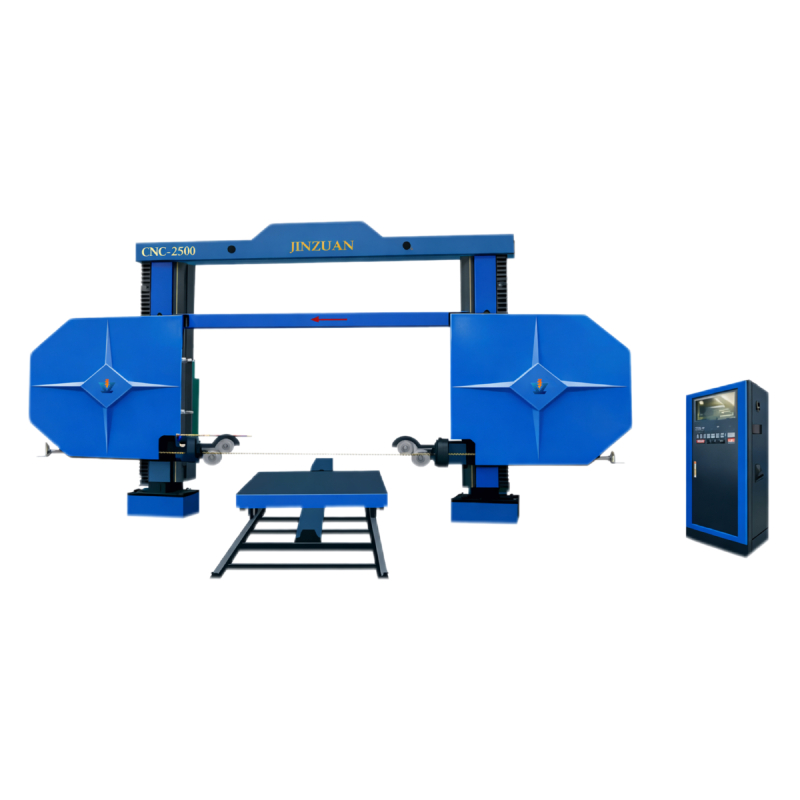

Descubra o corte de precisão com nossos produtos. Máquina de serra de fio CNCProjetada para blocos de pedra maciços, esta cortadora robusta possui uma mesa de trabalho com capacidade para 20 toneladas, um motor de alto torque de 11 kW e um volante de Φ1600 mm com balanceamento dinâmico para estabilidade incomparável. Ideal para granito, mármore e pedra industrial, garante processamento eficiente e de alta velocidade com vibração mínima.
