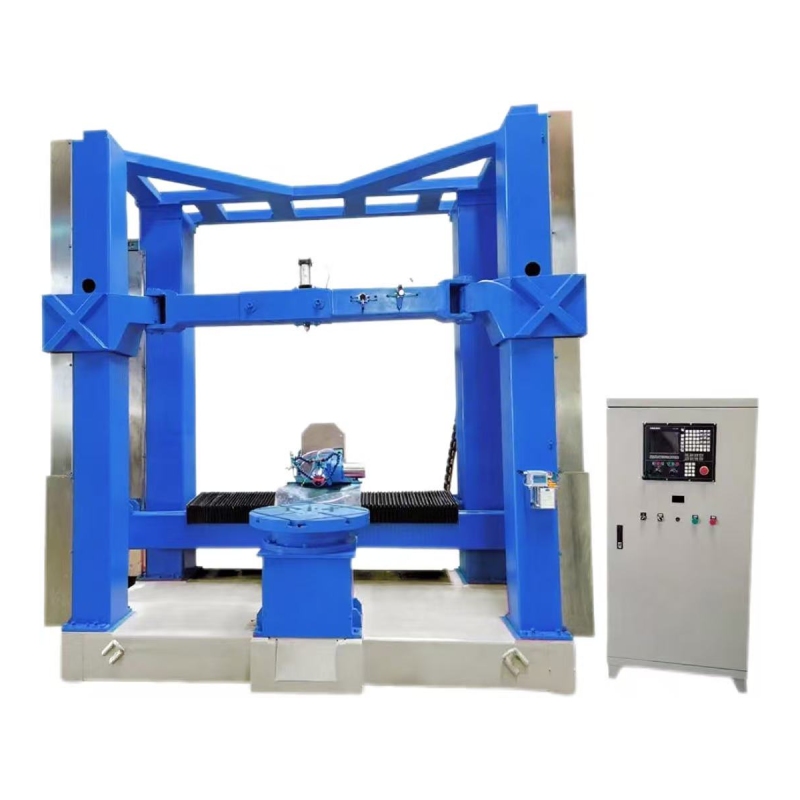

Máquina de gravação CNC vertical de 5 eixos para escultura em pedra de grandes dimensões.
Esse Máquina de escultura em pedra CNC vertical de 5 eixos É especialmente projetada para o processamento de pedra em grande escala, combinando alta rigidez estrutural com articulação multiaxial para escultura 3D complexa. É amplamente utilizada para esculpir produtos de mármore e granito de grandes dimensões com alta precisão, operação estável a longo prazo e confiabilidade de nível industrial.
Modelo do produto :
LT200150Certificação :
CE, ISOEspecificações :
2900*4000*4300Origem :
QuanzhouPorta :
XiamenAmostras disponíveis :
NoServiço pós-venda :
ProvidePeríodo de garantia :
1 Year
Projetada especificamente para as exigências rigorosas de trabalhos monumentais em pedra, esta máquina de gravação em pedra CNC vertical de 5 eixos redefine a precisão e a capacidade na fabricação de pedra. Sua inovação estrutura de pórtico vertical Proporciona estabilidade excepcional durante a usinagem de blocos de pedra grandes e pesados, minimizando vibrações e deflexões para garantir resultados consistentes e de alta fidelidade.
Ao contrário das máquinas convencionais de 3 eixos ou mesmo das máquinas rotativas de 4 eixos, a máquina completa 5 eixos (X, Y, Z, A, C) Essa capacidade permite que a ferramenta de corte se aproxime da peça de trabalho de praticamente qualquer ângulo em uma única configuração.
1) Usinagem simultânea de 5 eixos verdadeira: A principal característica dessa tecnologia é a capacidade de esculpir reentrâncias profundas, contornos 3D complexos e detalhes intrincados em uma única fixação. Isso elimina a necessidade de múltiplas configurações e reposicionamento manual de blocos de pedra pesados, economizando dias de trabalho em um único projeto.
2) Estrutura de pórtico vertical para trabalhos de grande escala: Projetada especificamente para oferecer estabilidade com peças grandes e altas. O design vertical proporciona rigidez superior contra forças de corte, permitindo a remoção agressiva de material em granito, mantendo uma área de ocupação otimizada para o espaço de produção.
3) Sistema de fuso de alta potência otimizado para pedra: Equipada com um robusto fuso de 22 kW refrigerado a líquido, que oferece alto torque em baixas rotações, ideal para acionar ferramentas diamantadas de grande porte em pedras densas. Um trocador automático de ferramentas (ATC) com 8 a 16 posições permite o processamento ininterrupto, desde o desbaste até o acabamento fino.
4) Pacote de Software Avançado de Controle e 3D: Apresenta um controlador CNC intuitivo combinado com um software especializado em escultura em pedra. Este conjunto permite a importação perfeita de modelos 3D (STL, OBJ), geração automática de trajetórias de ferramentas e simulação para evitar colisões — um recurso essencial para projetos complexos e de alto valor.
5) Construção robusta e componentes de precisão: Construído com guias lineares de aço temperado de grandes dimensões e fusos de esferas de precisão em todos os eixos. Esta construção garante uma precisão de posicionamento de ±0,02 mm e repetibilidade de ±0,01 mm, assegurando que cada peça, da primeira à centésima, seja idêntica.
Parâmetros técnicos
| Número do produto | LT200150 |
| Tamanho do processamento | 1500*1500*2000 (Observações) |
| Dimensão geral | 2900*4000*4300 |
| Tamanho do material de processamento | diâmetro: 1500, altura: 2000 |
| O peso total da máquina | 7T |
| Cama de máquina | Aço reforçado para pontes (espessura da parede 10) |
| Ponte Mecânica | Aço reforçado para pontes (espessura da parede 10) |
| Trilho guia | Eixos Z e y PYM-35, eixos x e z PYM-30 (Província de Taiwan) |
| Parafuso de avanço | Eixo XYZ PYM fuso de esferas (Província de Taiwan) |
| Modo de transmissão | Acionamento por parafuso nos eixos X, Y e Z, redutor de turbina nos eixos A e C |
| Fuso | 22KW (Changzhou) |
| Velocidade do fuso | 24000 rpm |
| Chassis | caixa de controle independente |
| Sistema | Sistema de controle industrial EPC-100 |
| Dirigir | Servomotor CA digital -1,3KW+Z1,5KW+A4KW (WEIHONG) |
| Motor | Servomotor CA digital -1,3KW+Z1,5KW+A4KW (WEIHONG) |
| Conversor de frequência | 30KW (RIYE) |
| Sistema de lubrificação | Sistema de lubrificação automática |
| Tensão de operação | 380V/50Hz |
| Arquivo | Código G/HPGL/ENG/MMG/nc/u00 |
| precisão de posicionamento de movimento | 0,02 mm |
| Repetibilidade | 0,01 mm |
| Velocidade de alimentação | 12 m/min |
| Velocidade do chip | 10 m/min |
Aplicações
1) Produção de esculturas de mármore e granito de grande porte: Para estátuas, monumentos, esculturas religiosas e obras de arte em pedra para paisagismo.
2) Componentes arquitetônicos em pedra: Processamento de colunas, pilares romanos, capitéis, balaustradas, paredes em relevo e elementos decorativos de construção.
3) Indústria de Monumentos e Memoriais: Lápides, esculturas memoriais, monumentos históricos e projetos de gravação personalizados.
4) Decoração de Interiores e Exteriores de Luxo: Murais de pedra em 3D, paredes de fundo, saguões de hotéis, vilas e espaços comerciais de alto padrão.
5) Projetos de Arte Pública e Paisagismo Urbano: Obras de arte em pedra de grandes dimensões para praças, parques, museus e projetos de engenharia municipal.
Usinagem CNC em pedra com 5 eixos verticais versus 3 eixos tradicionais
1) Máquinas de 3 eixos requerem múltiplas fixações → maior erro de posicionamento
2) A usinagem de 5 eixos completa superfícies complexas em uma única configuração → maior precisão e eficiência
3) A usinagem de 3 eixos tem dificuldades com reentrâncias → A usinagem de 5 eixos lida com geometrias curvas profundas.
4) A usinagem de 5 eixos reduz o acabamento manual → menor custo de mão de obra e entrega mais rápida.
Perguntas frequentes
P1: Que tipos de materiais pétreos esta máquina pode processar?
Esta máquina é adequada para granito, mármore, quartzo, calcário, arenito e pedra artificial. É especialmente otimizada para esculturas em granito de alta dureza e grandes esculturas em mármore.
Q2: Por que uma máquina CNC de 5 eixos é melhor para esculturas de pedra de grandes dimensões?
A articulação de 5 eixos permite que a ferramenta se aproxime da peça de trabalho por múltiplos ângulos, possibilitando a usinagem de rebaixos, cavidades profundas e superfícies complexas em uma única operação. Isso melhora significativamente a precisão da usinagem e reduz a necessidade de retificação manual.
Q3: A máquina pode operar continuamente durante longos ciclos de produção?
Sim. A estrutura reforçada da base, o eixo industrial e o sistema de refrigeração otimizado permitem uma operação contínua e estável de 24 a 72 horas, o que é fundamental para grandes projetos em pedra e produção em escala industrial.
Q4: Qual é a vantagem da estrutura vertical para o processamento de pedra?
O layout vertical melhora a remoção de cavacos de pedra, reduz o acúmulo de lama, aumenta a eficiência de resfriamento da ferramenta e proporciona maior estabilidade ao usinar peças de pedra altas ou de grandes dimensões.
Q5: Quais setores normalmente utilizam essa máquina de escultura em pedra de 5 eixos?
Fábricas de monumentos, fabricantes de pedra arquitetônica, estúdios de escultura, empreiteiras de paisagismo urbano e usinas de processamento de pedra de alta qualidade.
